감쇠기능 및 전도방지기능을 하나의 장치로 통합한 내진장치로 전도방지기능으로 지진력저항성이 크게 향상되고, 마찰댐퍼기능이 추가되어 내진보강의 실효성 및 경제성을 확보합니다.​​​

공법 개요댐퍼기능의 전도방지 전단키

한방향(교축방향)으로는 댐퍼기능, 다른방향(교축직각방향)은 전단키 기능을 동시에 보유하며, 측면에 전도방지블록이 도입되어 수평력 전달시 구조안정성이 우수한 특징을 보유한 다기능 통합 지진보호장치입니다.

  • 전도방지블럭으로 인발방지 및 전달하중 단순화​
  • ​댐퍼기능, 전단키기능, 전도방지기능 보유: 다 기능 통합장치​
  • ​댐퍼 국산화로 수입대체 및 국내기술의 수출효과​
  • ​마찰댐퍼 적용으로 누유현상 배제 및 유지관리 용이성 확보​​

개발 기술의 필요성​

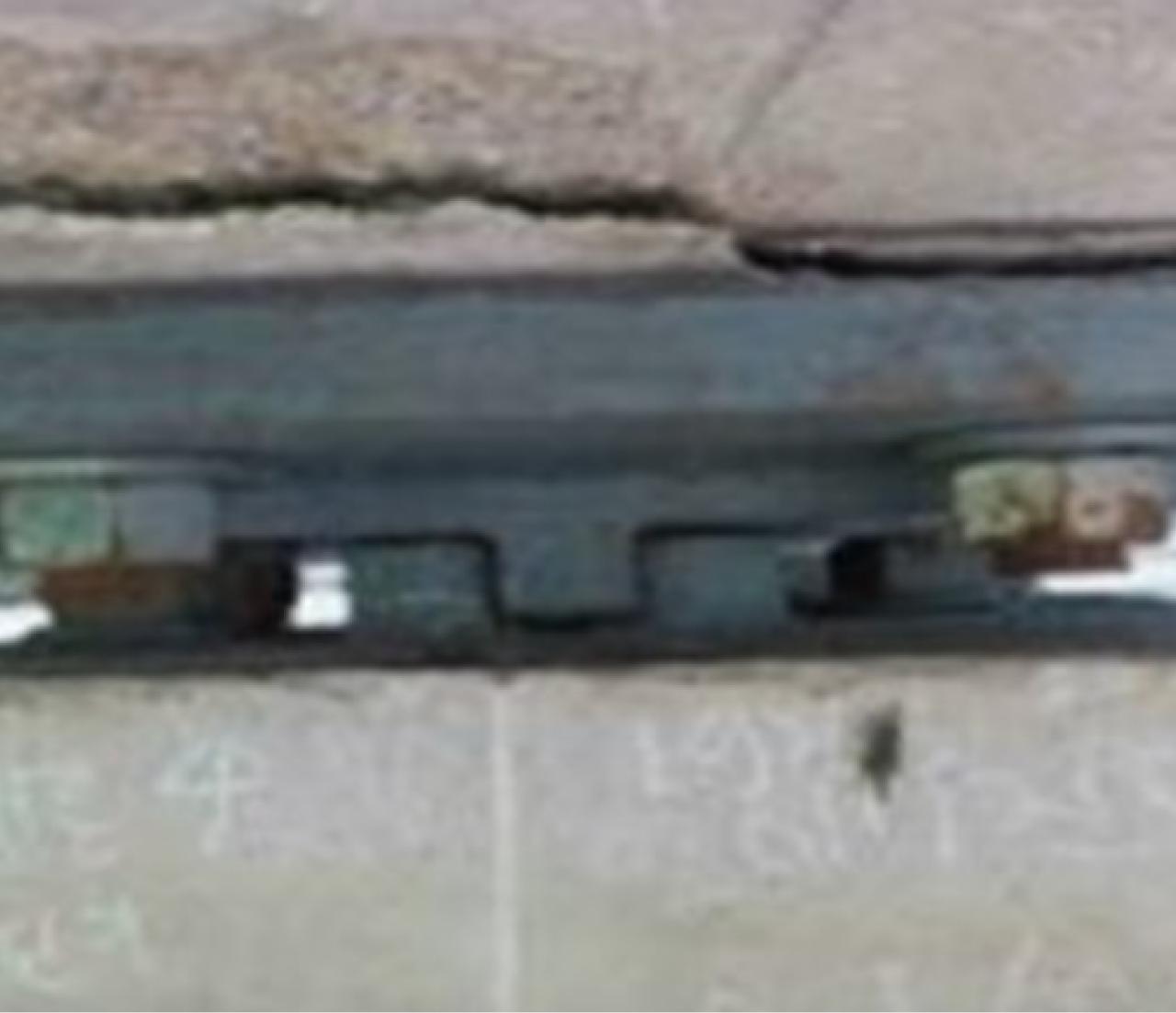

  • 전도현상

    요철부(갭 5mm)의 지진에 의한 전도모멘트로 ​앵커부 인발 발생​ 인발 또는 프라이아웃 파괴로 수평저항력 상실​

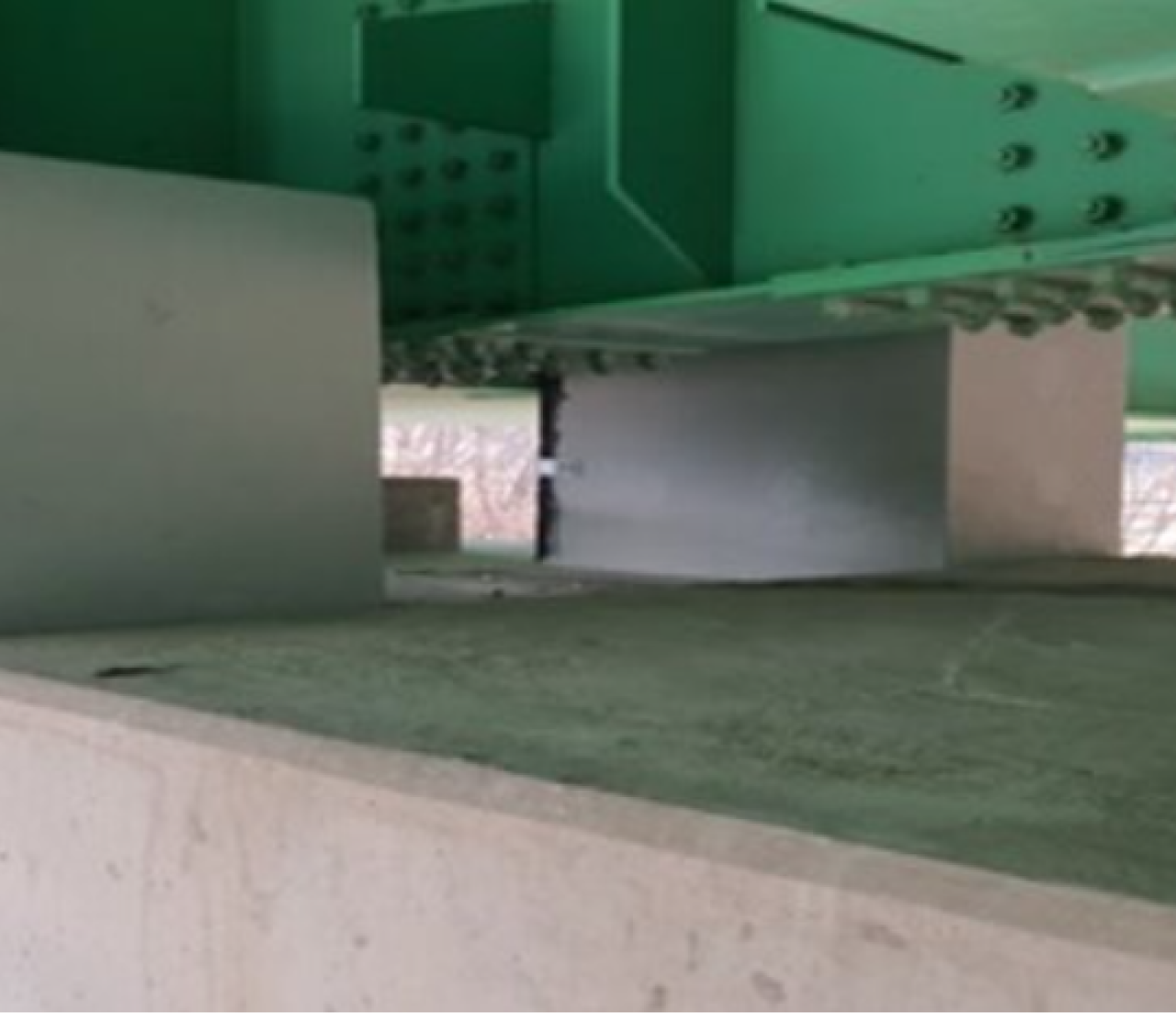

  • 강박스 교량의 콘크리트 전단키

    강박스 복부판의 국부응력집중 및 좌굴 발생 우려​
    해외: 콘크리트 교량의 콘크리트 전단키 적용 제한

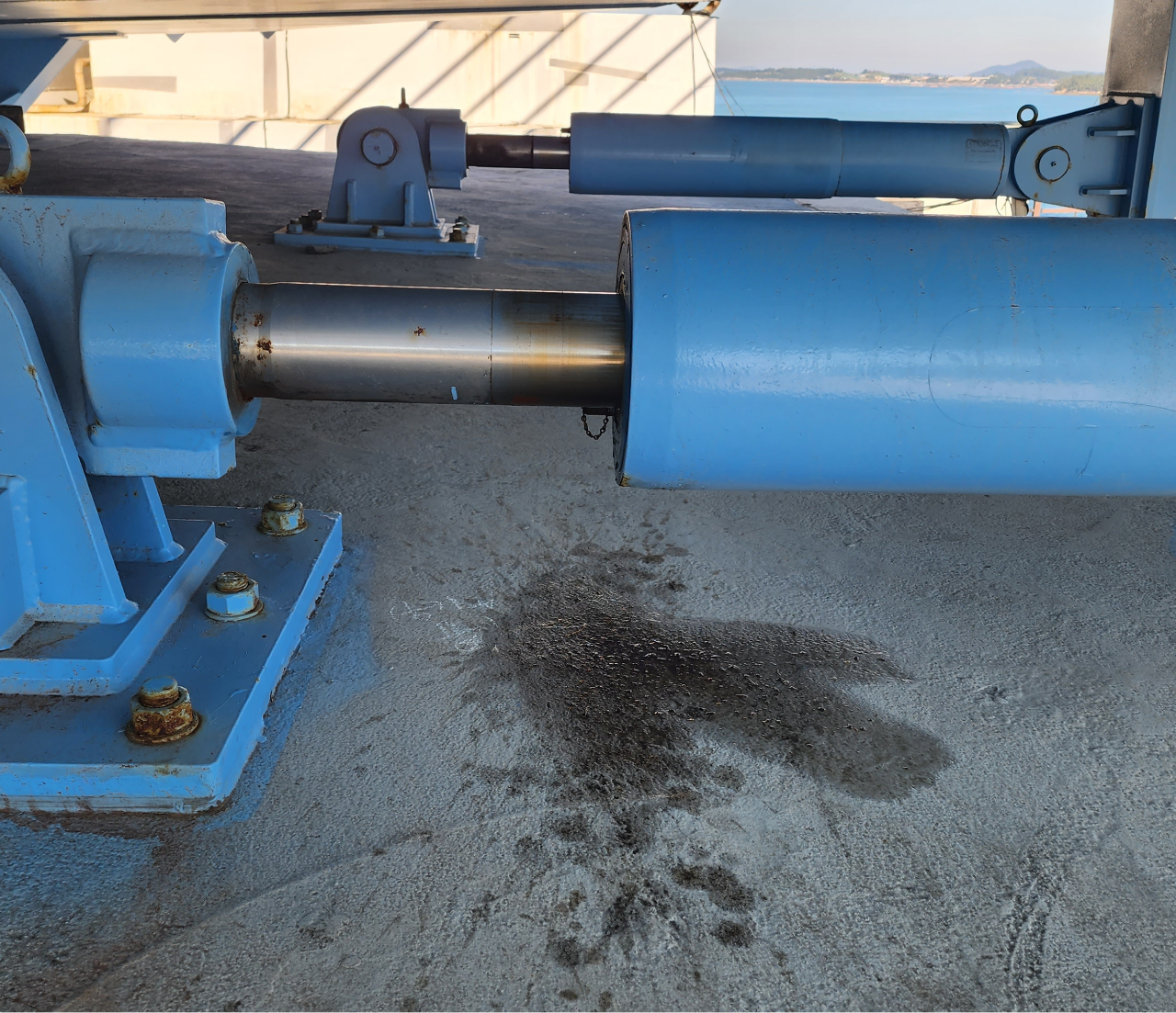

  • 점성댐퍼의 누유 및 유지관리

    누유현상: 점성댐퍼 성능 저하 발생빈도 증가​
    100% 수입의존으로 유지관리성 저하​

공법 특징

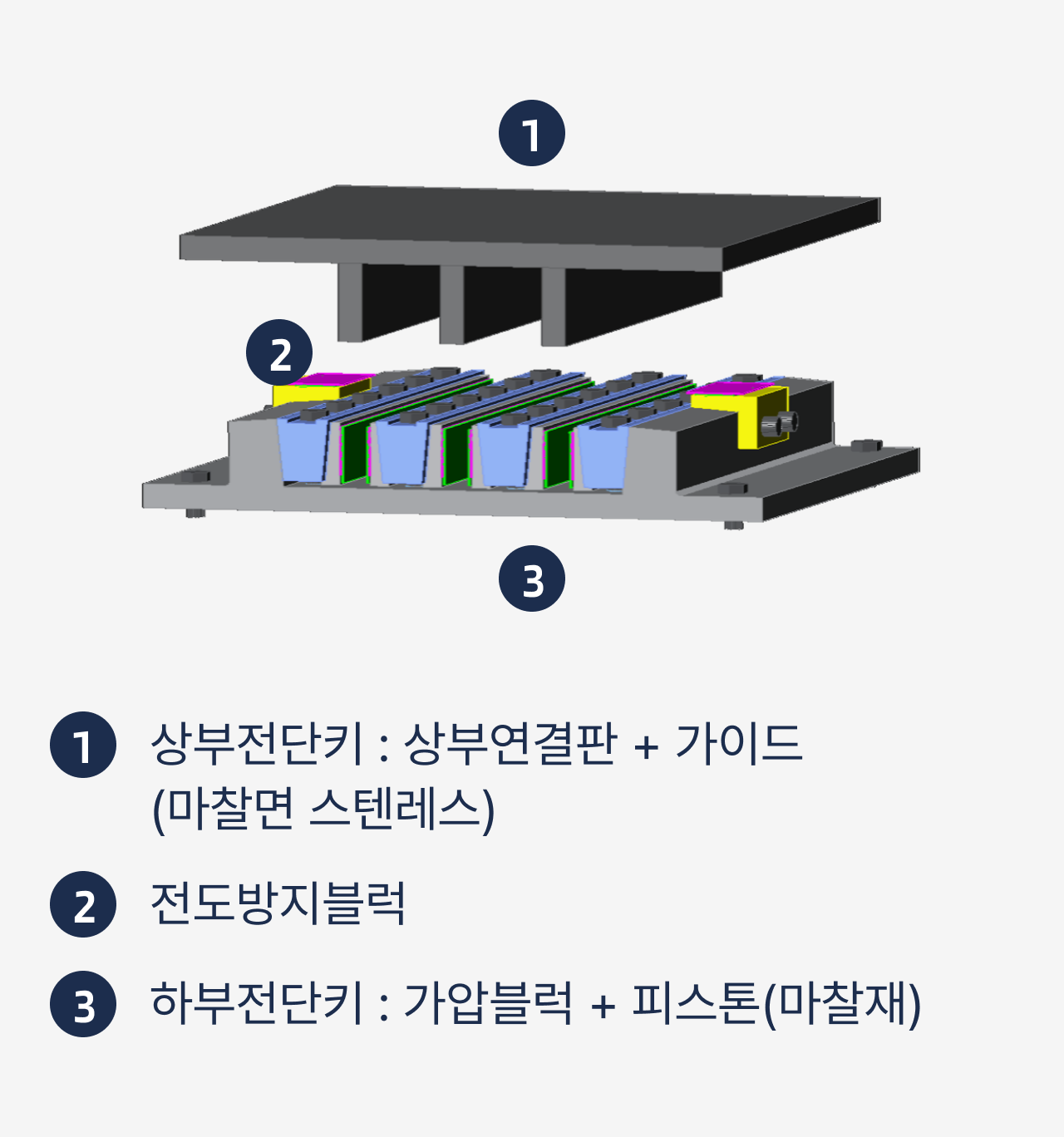

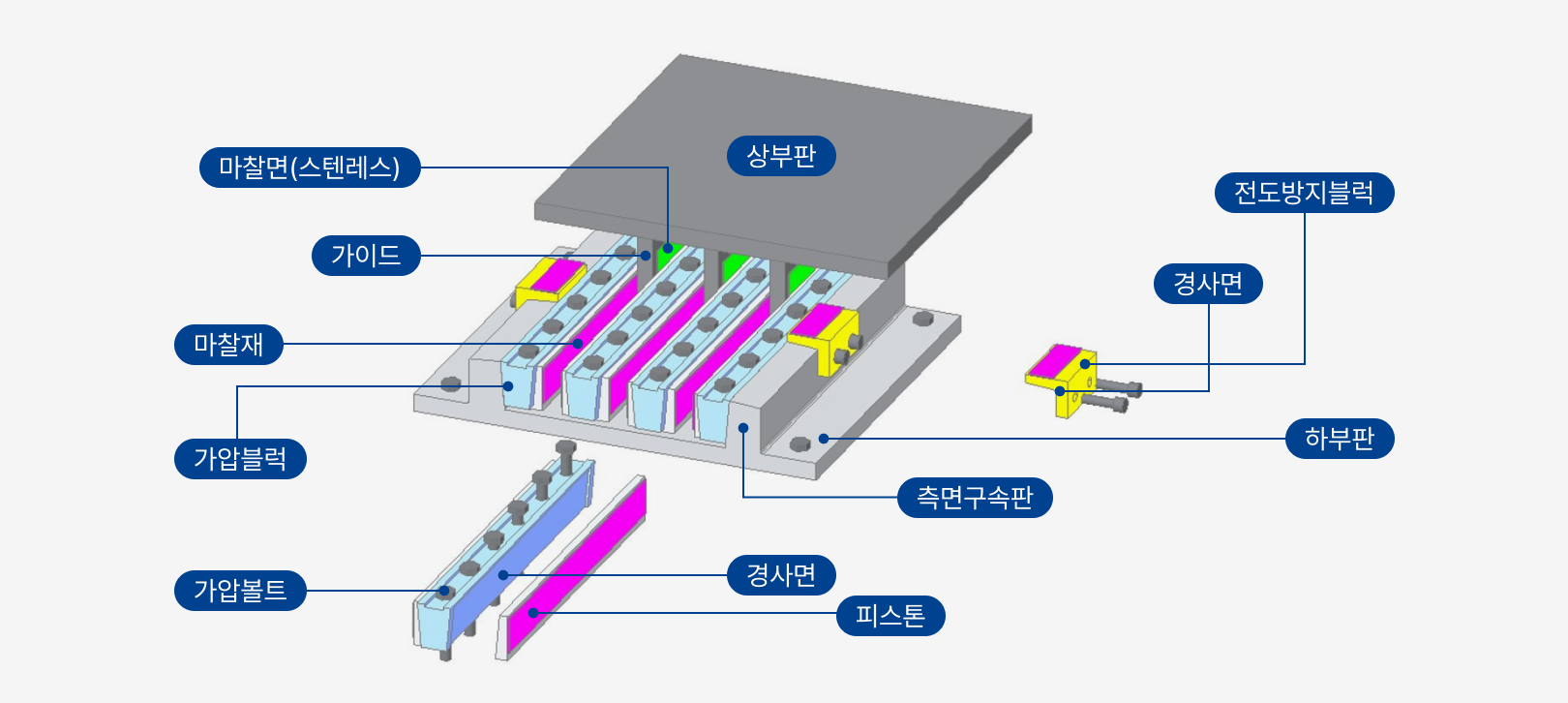

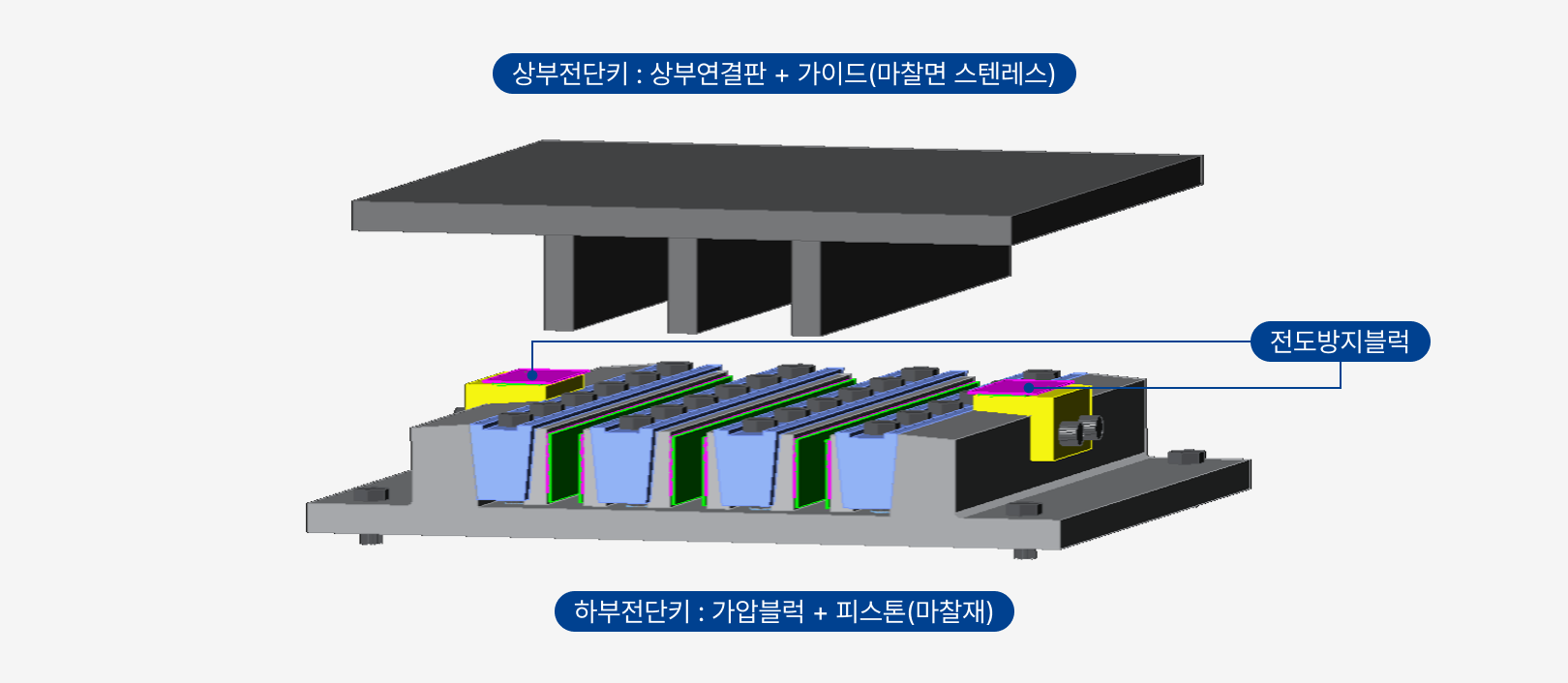

  • 전단키 기능

    • 가이드 길이의 직각 방향 구속으로 지진 하중 저항

  • 전도방지 기능

    • 전도방지블록의 볼트 조임으로 경사면을 통해 상부판과 측면구속판 사이에 프리스트레스 제공
    • 프리스트레스력은 전도 모멘트로 산정

  • 댐퍼(감쇠) 기능

    • 가압블럭과 하부판을 가압볼트 결합으로 가압블럭의 경사면과 피스톤의 경사면을 통해
      마찰재에 압력 발생
    • 마찰재와 가이드의 마찰면 간의 상대운동으로 마찰력(감쇠력) 발생
    • 발생압력은 볼트 조임력과 경사면의 각도로 결정됨
    • 감쇠력은 마찰재의 마찰계수와 마찰재의 수량으로 결정됨
    • 교량의 경우 교축방향 댐퍼기능, 교축직각방향 전단키 기능 수행​
